Sonifex AVN-DIO10 – Audio Embedder & De-Embedder

AVN-DIO10 Dante® zu 3G/HD/SD-SDI-Embedder/De-Embedder

Das AVN-DIO10 ist die einfachste Möglichkeit, SDI-Geräte in ein Dante®-Netzwerk einzubinden und kann zeitgleich für das Embedding und De-Embedding verwendet werden.

Das AVN-DIO10 wandelt 16 Dante Audio Eingangs-Kanäle in SDI Embedded-Audio und bettet sie im SDI-Ausgangssignal ein und extrahiert gleichzeitig 16 Audiokanäle aus einem SDI-Signal und platziert sie auf die Kanäle 1-16 des Dante-Netzwerks.

DIP-Switches am Gerät ermöglichen die Einbettung von Dante Audio-Kanälen auf den SDI-Ausgang pro Kanalpaar. Es stehen dabei zwei Betriebsarten zur Verfügung: Bei aktiviertem Insert-Modus wird vorhandenes SDI-Audio pro Kanalpaar selektiv überschrieben. Nicht überschriebene Audio-Kanäle werden durchgeschleift bzw. bleiben am Ausgang erhalten. Bei deaktiviertem Insert Modus werden alle eingehenden Audiokanäle am SDI-Ausgang verworfen. Dante Audio kann dann für die gewünschten Kanäle am SDI-Ausgang pro Kanalpaar selektiv eingefügt werden.

Ein Testton-Modus ermöglicht die Ausgabe von 1kHz-, 2kHz-, 3kHz- und 4kHz-Signalen auf den Kanälen 1 bis 4 für jede Gruppe, bei der die Einbettung aktiviert ist. Auf diese Weise können nachgeschaltete SDI-Audioausgänge getestet werden, ohne dass Dante-Quellen benötigt werden.

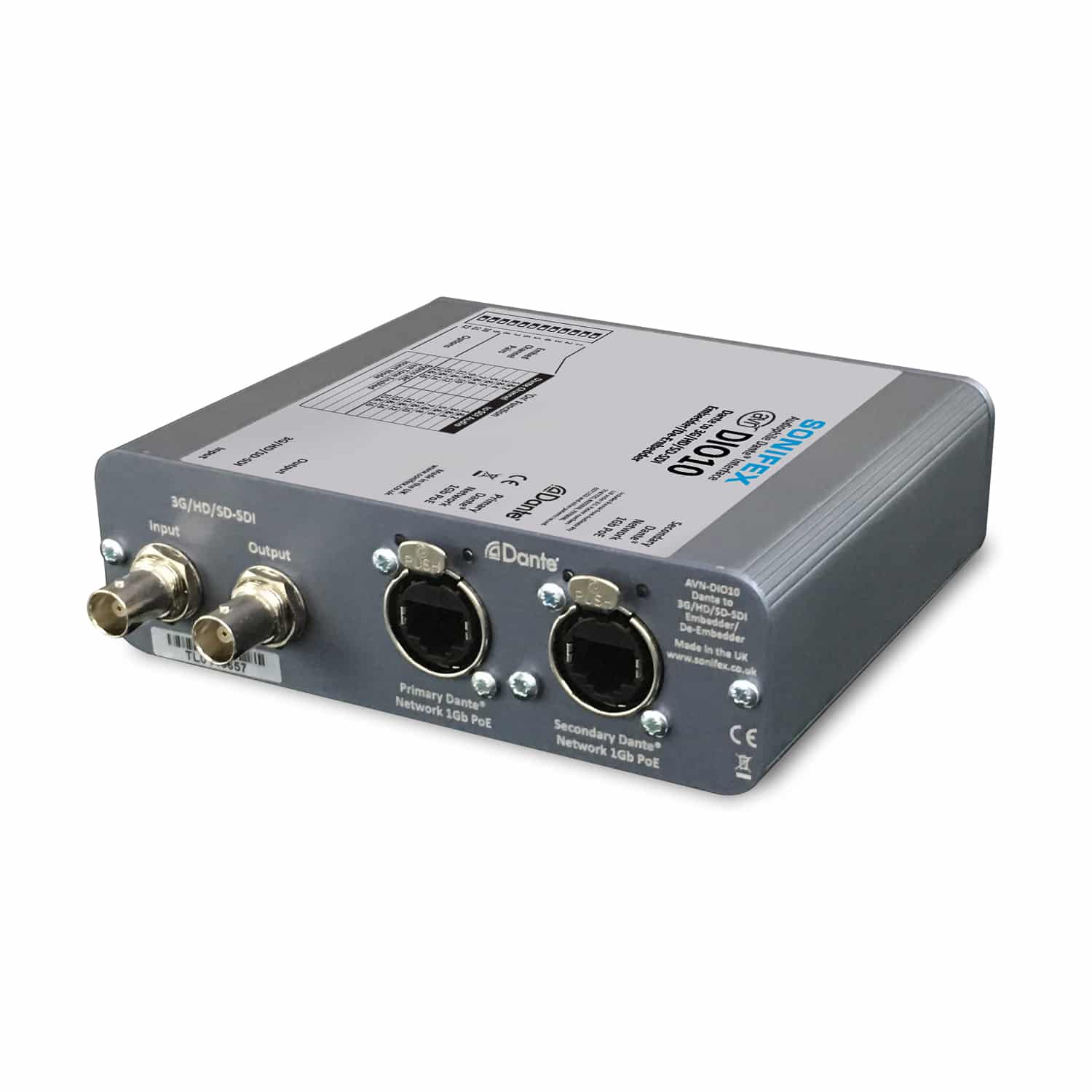

Die Stromversorgung erfolgt über Power over Ethernet (PoE) unter Verwendung von Neutrik EtherCON-Anschlüssen mit primären und sekundären Anschlüssen für Strom- und Datenredundanz. Das AVN-DIO10 verwendet die neuesten Audinate Dante®-Chipsätze und ist somit AES67- und Dante Domain Manager®-kompatibel.

Auf der Vorderseite befinden sich LEDs zur Anzeige des Netzwerktaktstatus, des SDI-Lock-Status, des AoIP-Primär- und AoIP-Sekundärlinkstatus, der PoE-Primärversorgung und der aktiven PoE-Sekundärversorgung.

Eine Web-Schnittstelle steht für Firmware-Updates, Statusinformationen und Netzwerkeinstellungen zur Verfügung.

Das AVN-DIO10 wird mit einem Gürtelclip, Schultergurthaken (jedoch nicht mit dem Gurt) und einer Montageplatte für die Unter-Tisch-Montage geliefert. Bis zu 3 der AVN-DIO10-Einheiten können im 1-HE-AVN-DIORK im Rack montiert werden.

Funktionen des AVN-DIO10 Dante zu SDI Embedder / De-Embedder

• 1x 3G/HD/SD-SDI-Eingang
• 1x neu getakteter 3G/HD/SD-SDI-Ausgang
• Duale redundante primäre und sekundäre Dante-Netzwerkanschlüsse mit Neutrik EtherCon® Ethernet-Anschlüssen
• Stromversorgung über PoE (Power over Ethernet) mit doppelter PoE-Redundanz
• Vollständig Dante-konformes Gerät
• AES67-kompatibel
• Dante Domain Manager-kompatibel
• Web-Schnittstelle für die Konfiguration
• Takt-, SDI-Lock-, PoE- und Sync-LEDs
• DIPSwitch-Auswahl von Einbettungskanalpaaren

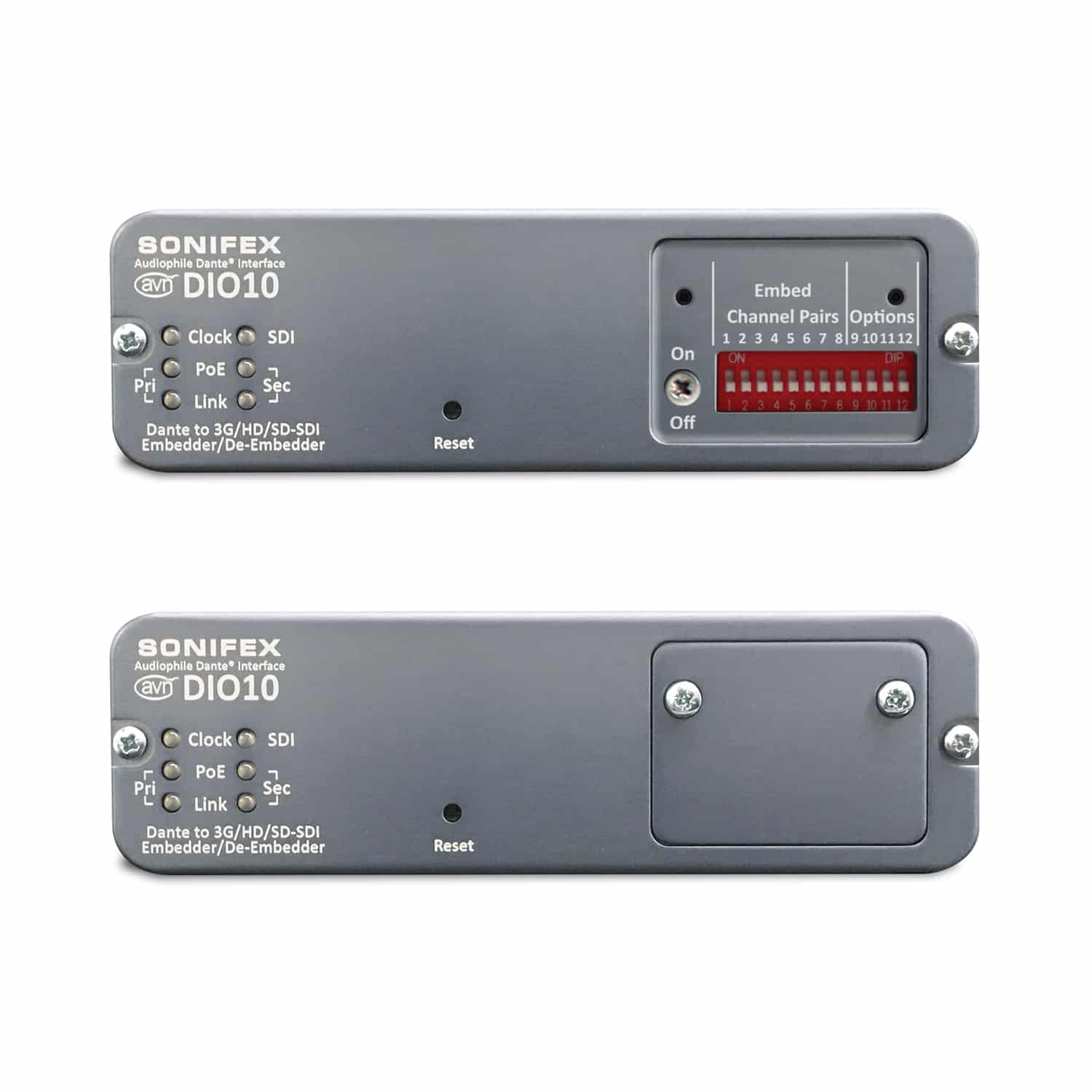

• DIPSwitch-Abdeckplatte zur Sicherung der getroffenen Auswahl
• Überschreiben oder Einfügen in vorhandene SDI-Audiogruppen
• Testtöne auf eingebetteten Ausgängen verfügbar
• Unterstützung von SDI-Audio-Abtastraten bei 48 kHz
• Alle verfügbaren Dante-Abtastraten werden unterstützt
• Sampleraten-Konvertierung von Audio zwischen Dante und SDI
• Dante-Taktdomäne kann optional vom SDI-Takt synchronisiert werden
• Geliefert mit Gürtelclip, Schultergurthaken (aber nicht der Gurt) und Montageplatte unter dem Schreibtisch
• 3x Einheiten zur Rackmontage im AVN-DIORK
